ZJ-RPS余压传感器

使用说明书

1.0概述

ZJ-RPS智能余压传感器是我公司设计的高精度传感器，具有压差的检测和报警功能，采用宽液晶屏显示方式。ZJ-RPS智能余压传感器是一个多功能的可靠的测控装置，可彻底替代传统的压差传感器。适用于学校、商厦、工厂车间、集贸市场、工矿企业、国家重点消防单位、智能大厦与小区，石油化工、电信及国防等部门的安全保护。完全满足国家标准《建筑防排烟系统技术规范》,产品采用美国进口压力传感器件。

2.0余压传感器外形及参数

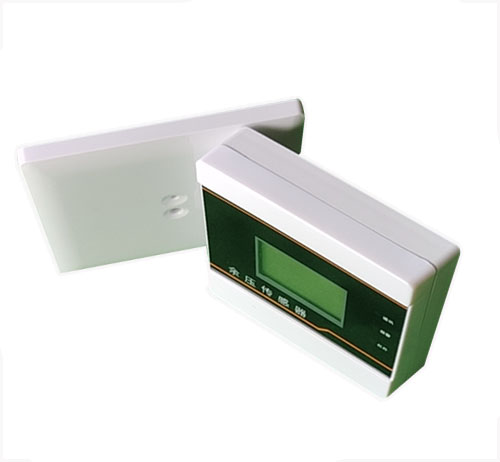

图1 外观（86mm x 86mm）                               图2 遥控器

2.1显示说明：

LCD显示器：4位LCD显示器，显示当前实测压力值以及设置时显示各项参数。

工作指示灯：指示传感器的工作状态，传感器正常运行时常亮，与主机通信时闪亮。

报警指示灯：指示传感器处于报警状态时点亮，无报警即熄灭。

2.2技术参数：

工作量程：-1000Pa ~ 1000Pa

防护等级：IP54

响应时间：1S-50S

工作电压：24V

工作电流：15mA

通讯方式：二总线

通 讯 线：ZR-RVS-2*1.5mm2可以并联或串联。

2.3设置说明：

遥控器按“A” 键再按“  ”键会进入设置项，按“▲”“▼”键选择需要设置的项目。

1、显示Axxx设置传感器地址：按 “◀ ”“►”光标移位、按数字键改变光标位置的数字。

2、显示- - - -  设置清零点：按“C”键显示00表示消零完成。

3、h- 30报警值上限设罝：按 “◀ ”“►”光标移位、按数字键改变光标位置的数字。

4、h- 25报警值下限设罝：按 “◀ ”“►”光标移位、按数字键改变光标位置的数字。

2.4端子定义

1.两位5.08MM端子接余压控制器二总线（不分正负）。

2.传感器用3mm软管与气管座连接。

3.0 安装与调试

3.1 安装

3.1.1 传感器采用暗装安装方式。

3.1.2将传感器从包装箱内取出，进行外观检查，看看传感器内的禁固件是否有松动现象，各接插件的连接是否可靠。附件是否完整。

3.1.3按照说明书要求进行安装、接线，检查接线正确无误后，方可通电工作。

3.2 调试

3.2.1 检测安装、接线无误后传感器通电，LED运行指示灯常亮，液晶显示正常界面。

4.0 维护和更换

传感器出现故障后要及时修理或更换，不允许长时间停止运行，如遇到值班人员无法处理的故障时，请及时通知生产厂家或当地维修部门。

下面几项可由值班人员或用户的专门管理人员进行维修：

1)检查传感器工作是否正常；

2)检查气管+—压是否接反；

3)检查传感器显示是否正常；

6.0 附件

6.1 装箱内容

6.1.1余压传感器                                    1台

6.1.2余压气管                                      1条

6.1.3余压气管座                                    1个

6.1.4 余压传感器使用说明书                         1份
