ZJ-RPC余压控制器使用说明书
1.0概述
ZJ-RPC系列余压控制器(安装于风机控制箱中)能接收余压传感器压差值、及电动泄压阀开/关状态信号，并根据压差传感器设定的报警值，对电动泄压阀开启/关闭进行自动控制、并发出声光报警信号、故障信号同时有手动控制和自动控制可设定、通过RS485与监控主机联进行24小时实时监控。
2.0主要参数
工作电源：AC220V/50Hz
整机功耗：<48W
传感器带载数量：64路
环境条件：环境温度：0℃～＋40℃
存储温度：－40℃～＋75℃
相对湿度：5%～95%，无凝露
报警设定值：15Pa～100pa，步长1Pa连续可调，动作误差<±5%
外形尺寸：155mm * 110mm*59mm

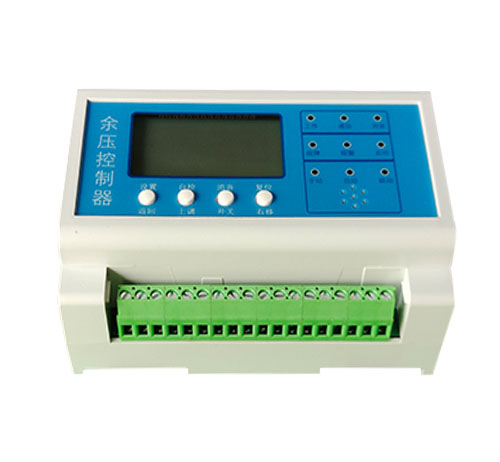

3.0 面板显示
3.1 LED指示灯显示
工作指示灯：指示控制器的工作状态，正常运行时常亮。
通信指示灯：指示控制器与监控主机在通信时闪亮，无通信即熄灭。
消音指示灯：指示控制器在消音状态时点亮，无消音时熄灭。
故障指示灯：指示控制器有故障时点亮，无故障时熄灭。
报警指示灯：指示控制器处于报警状态时点亮，无报警即熄灭。
启动指示灯：指示控制器开启灯亮,无开启灯灭。
手动指示灯：指示控制器处于手动运行状态时点亮，不是手动运行状态熄灭。
自动指示灯：指示控制器处于自动运行状态时点亮，不是自动运行状态熄灭。
联动指示灯：指示控制器接收到联动信号时点亮，无联动信号熄灭。
3.2 LCD液晶显示
实时数据菜单 | 说明 |
显示内容： 泄压阀：关闭. 开启.运行.故障 | 第1排：泄压阀：运行(表示泄压阀在运行) 泄压阀：开启(表示泄压阀开启到位) 泄压阀：关闭(表示泄压阀关闭到位) 泄压阀：故障(表示泄压阀有故障) |
显示内容： 控制器ID：001 | 表示控制器通信地址 |
显示内容：传感器ID 001 00.0Pa | 传感器ID 001(表示余压传感器的地址) 00.0Pa (表示这台传感器的压差值) |
报警、离线、开关量、模拟量、总数 | 报警(表示这个传感器在报警) 离线(表示这个传感器不在线) 开关量(表示带开关量的风阀) 模拟量(表示带模拟量的风阀) 总数(表示总共带了多少传感器) |
4.0按键操作说明
按键 | 功能说明 |
设罝/退出 | 主界面：长按3s进入设置界面； 与“自检/上调”键同时长按3s可切换自动或手动模式； 与“复位/移位”键同时长按3s可自动搜索控制器下带载的传感器数量及通讯地址； 设置界面：短按进入下一页、长按退出设置界面； |
自检/上调 | 主界面下长按3s对控制器进行自检。 设置界面短按修改数据。 |
消音/开关 | 手动模式下长按3s打开或关闭泄压阀。 |
复位/移位 | 主界面下长按3s系统复位； 设置界面短按光标移位； |
设置界面说明：
设罝第一项控制器地址ID：
按“自检/上调”键更改光标位置的数值、按“复位/移位”键光标移位、点按“设置/退出”键保存数据并进入下一项、长按“设置/退出”键直接退出编程模式。
设置第二项传感器数量设置L1：
按“自检/上调”键更改光标位置的数值、按“复位/移位”键光标移位、点按“设置/退出”键保存数据并进入下一项、长按“设置/退出”键直接退出编程模式。
设罝第三项报警值设置L2：
左侧三位数为传感器报警上限，右侧三位数为报警值下限，按“自检/上调”键更改光标位置的数值、按“复位/移位”键光标移位、点按“消音/开关”键数据下发给传感器（不按这个键数据只能保存到控制器，不能发送到余压传感器）、点按“设置/退出”键保存数据并进入下一项、长按“设置/退出”键直接退出编程模式。
设罝第三项模拟量或数字量输出L3：
DO:表示数字量控制输出 ,A0 表示模拟量输出，按“自检/上调”键更改输出模式、点按“设置/退出”键保存数据并进入下一项、长按“设置/退出”键直接退出编程模式。
5.0 端子定义
电源端子：AC220V电源输入
模拟量端子：模拟量0-10V输出
24V输出端子：DC24V电源输出，最大负载300ma.
旁通阀控制端子：ON接阀开、V-（两个V-内部互通）接阀共用线、OF接阀关、
KF接开阀反馈线、GF接关阀反馈线。
联动输入：预留
报警输出：压力超标时输出触点信号。
传感器：余压传感器二总线接口（两个L1内部互通、两个L2内部互通）。
监控主机：监控主机RS485通讯接口（两个A内部互通、两个B内部互通）。
